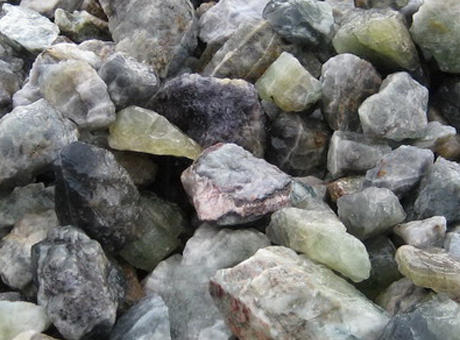

萤石广泛应用于玻璃、陶瓷、水泥等建材工业中。
在玻璃工业中，萤石作为助熔剂、遮光剂加入，它能促进玻璃原料的熔化。不同玻璃，萤石加入量不同。普通玻璃板材，萤石加入量为炉料的1%；碱性玻璃球，萤石的加入量为1%～2%；氧化玻璃，萤石加入量则为3%；白色、乳色、彩色玻璃的生产过程中，萤石除作为助溶剂外，还作遮光剂，加入量为炉料的10%～20%。玻璃工业对萤石的质量要求较严格，要求CaF2 80%；Fe2O3 0.2%。
在水泥生产中，萤石作为矿化剂加入。萤石能降低炉料的烧结温度，减少燃料消耗，同时还能增强烧结时熟料液相粘度，促进硅酸三钙的形成。在水泥生产中，萤石加入量在一般情况下为4%～5%至0.8%～1%。水泥工业对萤石质量要求不严，一般CaF2含量在40%以上即可，对杂质含量要求也不作具体规定。
在陶瓷工业中，萤石主要用作瓷釉，它能在瓷釉生产过程中起到助色和助熔作用。如在红色瓷釉中加入萤石后能色泽光亮鲜艳，在陶瓷生产瓷釉中的萤石加入量一般约10%～20%。还参与到搪瓷制品的制造之中。
萤石还应用于搪瓷工业和铸石生产中，其加入量分别为3%～10%和3%。
在建材工业中，由于用途不同，对萤石质量要求也不相同。如今，我国用于建材工业的萤石质量要求在中华人民共和国国家标准GB19321-88《萤石粉矿》中作了规定。
